设计概述

我公司电加热蒸汽发生器依据TSG G0001-2012《锅炉安全技术监察规程》、JB/T10393-2002《电加热锅炉技术条件》、TSG G0002-2010《锅炉节能技术监督管理规程》和NB/T47034-2013《工业锅炉技术条件》及GB/T16508.3-2013《锅壳锅炉 第3部分：设计与强度计算》等相关规定。

（1）电加热蒸汽发生器

用电能作为能源，无噪音、污染少、无公害，是绿色环保产品。小型锅炉30Kg以下炉体电控一体,便于安装和配接，保证电控器件的稳定运行。采用先进的技术和生产工艺，热效率达98%。采用先进的电脑锅炉控制器，具有性能可靠、自动化程度高、使用方便等优点。使用知名品牌的电器元件，确保产品的使用寿命。

电加热蒸汽发生器是一种自动连续地产生较高压力、蒸汽的微型锅炉，以电能为能源，无噪音、无污染。采用品质好加热管，表面热负荷低，热效率高，方便安装检修。可为工业用蒸汽熨斗、蒸汽整烫夹机提供需要的干燥蒸汽。

根据《锅规》，容水量小于30Kg,或者使用压力0.09MPa以下免安装告知及监督检验

（2）电蒸汽发生器的工作原理

电蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统和安全保护系统等组成。它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制或高、中、低电极探棒反馈控制水泵的开启、闭合；由压力控制器调定的*高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位、中水位时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，连续不断产生蒸汽，顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。

（3）电蒸汽发生器的功能

1、电蒸汽发生器电源异常保护功能：锅炉立刻停止运行。

2、电蒸汽发生器漏电保护功能：控制系统检测到电热元件漏电后，将自动切断电源。

3、电蒸汽发生器缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。

4、电蒸汽发生器电源异常保护功能：锅炉立刻停止运行。

（4）电蒸汽发生器的特点

1、电蒸汽发生器采用先进的电加热管，其表面负荷低，使用寿命长。

2、电蒸汽发生器锅炉启动、停止速度快，运行负荷调节范围大，调节速度快，操作简单。

3、电蒸汽发生器加热元件根据压力变化、调整加热管的投入组数，从而延长加热管的使用寿命。

4、电蒸汽发生器加热元件亦可手动投入或停止，方便用户灵活调整锅炉发热量。

5、电蒸汽发生器采用先进的电脑锅炉控制器，具有性能可靠、自动化程度高、使用方便等优点。

6、电蒸汽发生器使用配件，均选用国内优良产品，并经试炉检验，保证了锅炉的长期正常运行。

（5）电蒸汽发生器的用途

1、电蒸汽发生器为食品蒸煮加工、印染、制药、服装熨烫、筑路养护、提供生产用汽，医疗机构提供消毒用、为其它企事业、宾馆酒店，浴室通过水箱加热提供生活热水。

2、洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用。

3、食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用

4、生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用

5、其他行业：（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲美容会所）桑拿洗浴、热交换设备等。

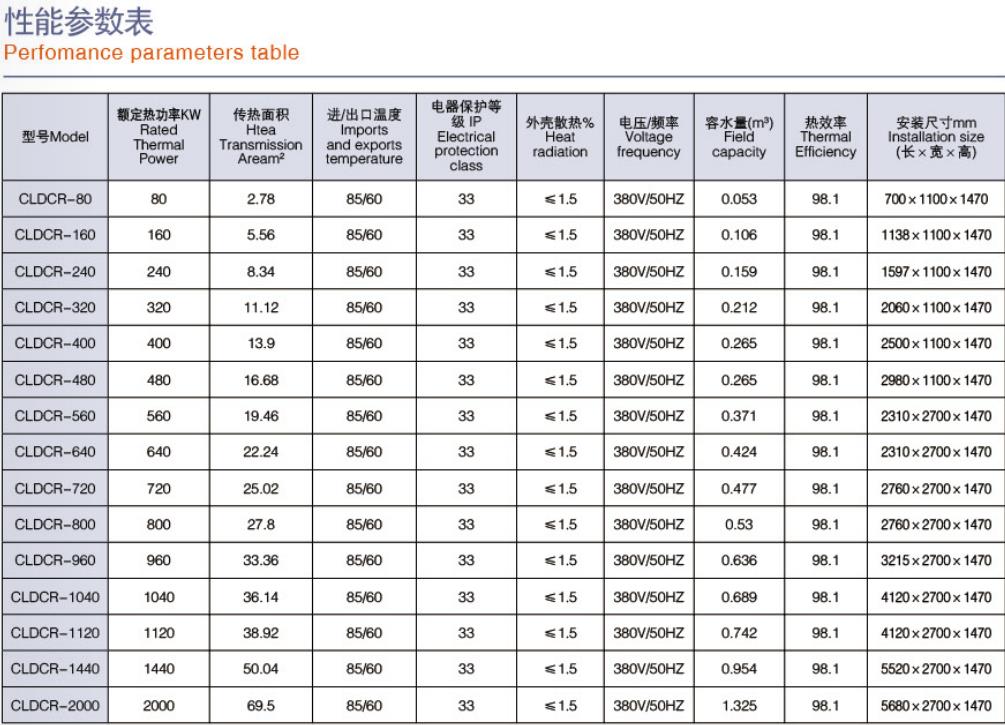

定制：容积式电加热热水锅炉。

二、电蒸汽发生器设计、生产、使用简介

1、设计、生产使用的安全性

①漏电保护：当锅炉发生漏电时，通过漏电断路器及时切断电源，确保人身安全。

②缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。

③接地保护：当锅炉外壳带电时，通过接地线把漏电流导入大地，从而确保人身安全。通常保护接地线应与大地之间作良好的金属联接，常用深埋在地下的角铁、钢管做接地体，接地电阻不得大于4Ω。

④蒸汽超压保护：当锅炉蒸汽压力超过设定的上限压力时，安全阀启动，释放出蒸汽使压力降低。

⑤过流保护：当锅炉超负荷（电压过高）工作时，漏电断路器自动断开。

⑥电源保护:借助先进的电子线路检测到过电压、欠电压、断相等故障状态后，进行可靠的断电保护。

2、使用的方便性

①电源引入电控箱后，一键操作，锅炉便进入（或脱离）全自动运行状态。

②锅炉内水量减少，控制系统自动通过补水泵把水从水箱补充到锅炉内。

3、设计的合理性

为合理有效的使用电能，特别将加热功率分为数段，并由控制器自动循环投入（切断），用户根据实际需要确定好加热功率后，只需合上相应漏电断路器（或按下相应的投切开关）即可。加热管的分段循环投切，降低了锅炉在运行中对电网的冲击。

4、使用的可靠性

①锅炉本体使用氩弧焊打底，手工焊盖面，经过X射线探伤的严格检查。

②锅炉使用钢材，严格按制造标准选用。

③锅炉使用配件，均选用国内外知名品牌产品，并经试炉检验，保证了锅炉的长期正常运行。

①.全智能：燃（油）气(沼气)蒸汽锅炉、蒸汽发生器、热水锅炉、有机热载体锅炉、热风炉；

②.全智能：生物质颗粒/木片/燃煤蒸汽锅炉、热水锅炉、热载体锅炉、热风锅炉；

④.全智能:电加热-蒸汽锅炉、热水锅炉、有机热载体锅炉、热风锅炉；

⑤.全智能:电磁加热-蒸汽锅炉、热水锅炉、有机热载体锅炉、热风锅炉；

⑥.全智能:远红外线加热-蒸汽锅炉、热水锅炉、有机热载体锅炉、热风锅炉；

⑦.全智能固体蓄热蒸汽锅炉、热水锅炉、热载体锅炉、热风锅炉；

⑧.高温混合风热风炉、高温过热蒸汽炉、定制高温高压锅炉。

⑨.出口撬装集装箱锅炉、油田用锅炉、化工、沥青、洗涤、食品、烘干、养殖、加热升温用各种工业锅炉生产制造厂家。

说明：

1、该报价为锅炉范围内的实际报价。

2、我公司提供锅炉房平面设计图，并免费对贵公司司炉人员进行技术培训。

3、我公司产品实行三包，三包期为 12 个月，零部件六个月内免费更换，产品终身保修。
